Adapter CO2 TR21x4 W - W21,8x1/14" Z z regulowaną iglicą

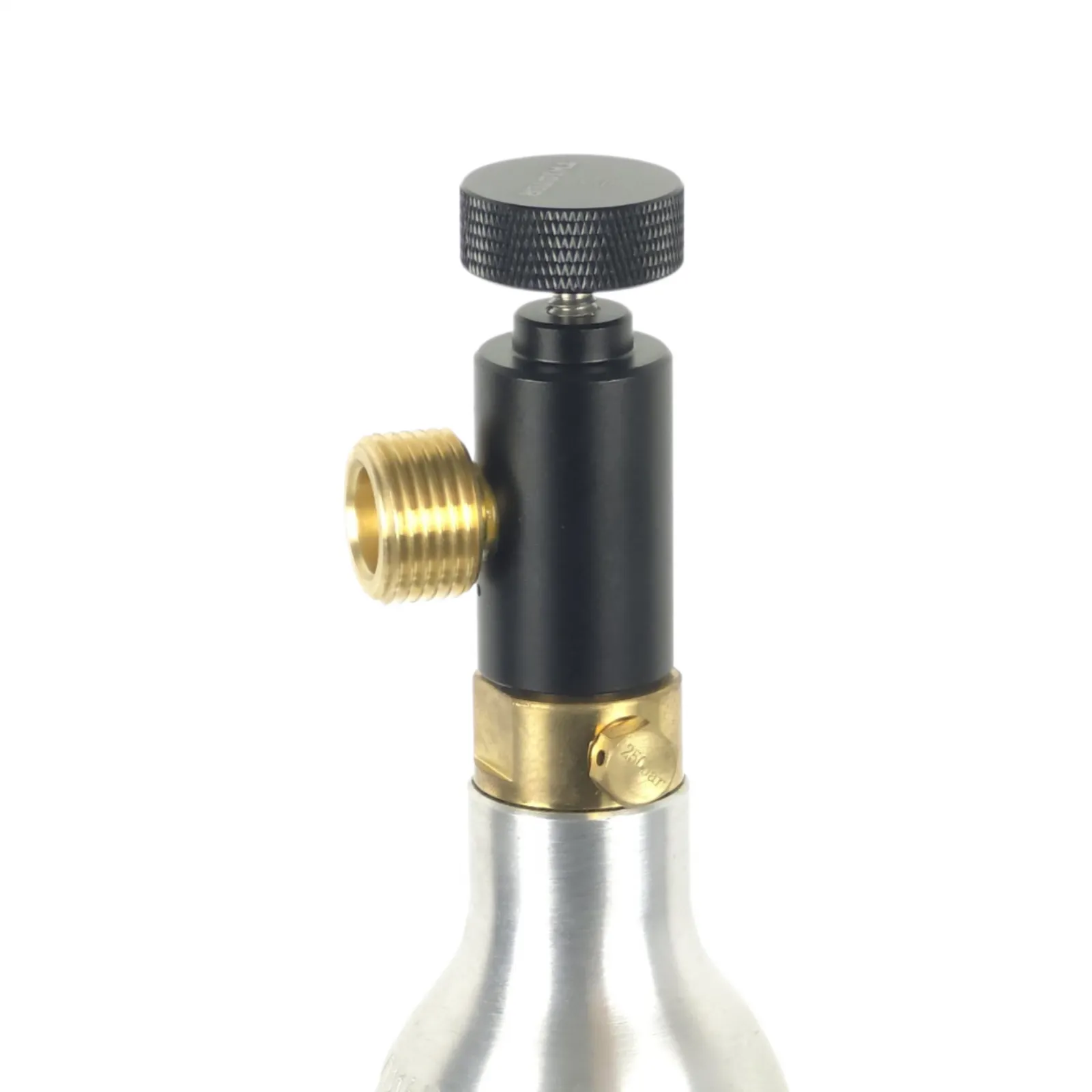

Adapter umożliwia podłączenie reduktora CO2 z nakrętką W21,8x1/14" do niebieskiego, wkręcanego naboju CO2 425g z gwintem TR21x4. Dzięki temu niewielki nabój może zastąpić standardową butlę CO2 w instalacjach wyposażonych w odpowiedni reduktor.

Standardowe przyłącze reduktora CO2

Gwint zewnętrzny W21,8x1/14" odpowiada standardowemu przyłączu butli CO2 stosowanemu w Polsce zgodnie z DIN 477 nr 6. Adapter pozwala wykorzystać niebieski nabój TR21x4 jako źródło gazu dla reduktora przeznaczonego do standardowych butli CO2.

Ręczne otwieranie i zamykanie zaworu

Górne pokrętło steruje iglicą naciskającą zawór naboju. Pozwala otworzyć dopływ CO2 dopiero po zamontowaniu adaptera i reduktora, a przed demontażem ponownie zamknąć zawór. Regulacja odbywa się ręcznie, bez konieczności używania klucza imbusowego.

Zastosowanie adaptera

• Podłączenie reduktora CO2 W21,8x1/14" do naboju TR21x4
• Zasilanie instalacji do wyszynku piwa i innych napojów
• Dozowanie CO2 w akwarystyce
• Przenośne instalacje CO2 o niewielkim zapotrzebowaniu na gaz
• Awaryjne zasilanie podczas wymiany lub napełniania dużej butli CO2

Wytrzymała konstrukcja

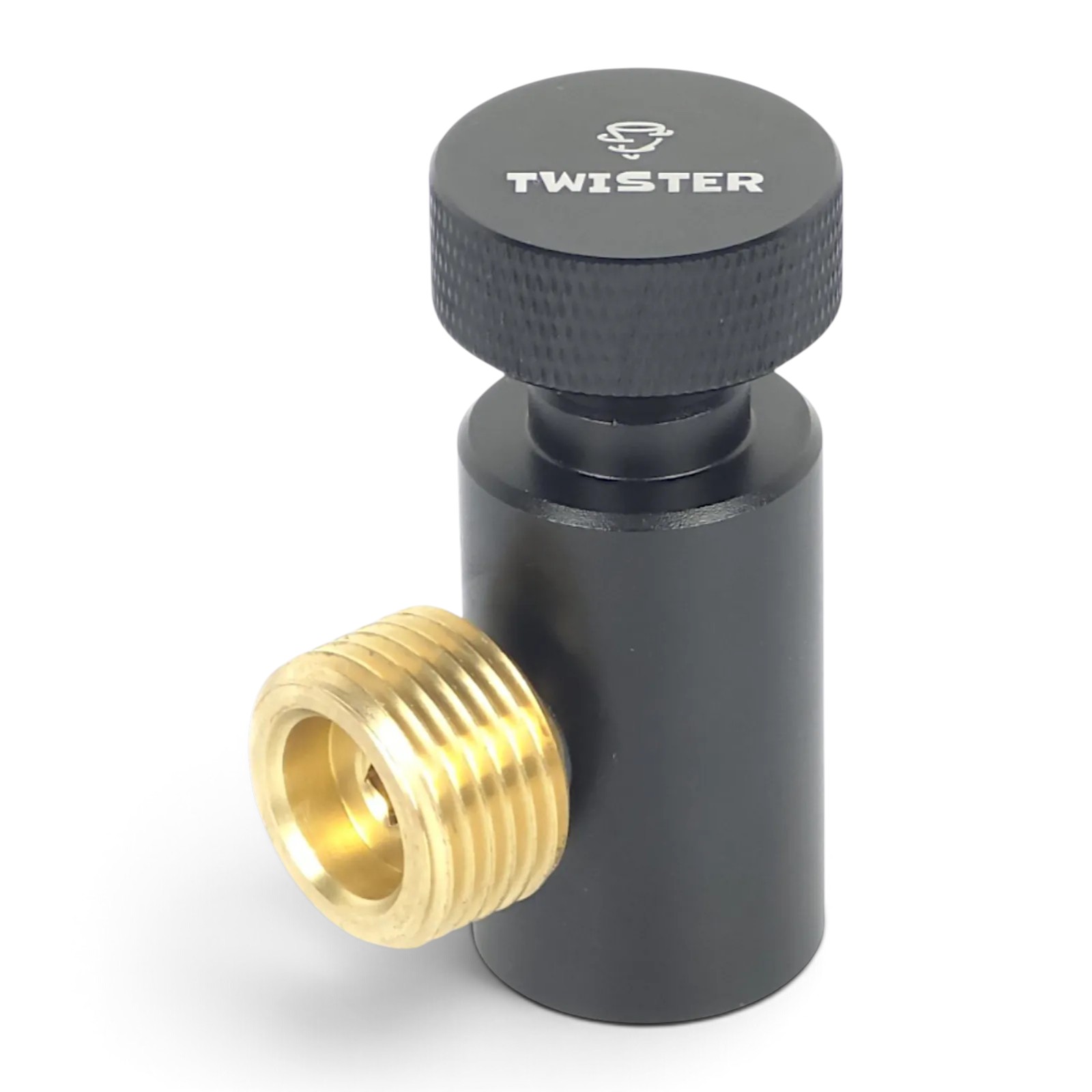

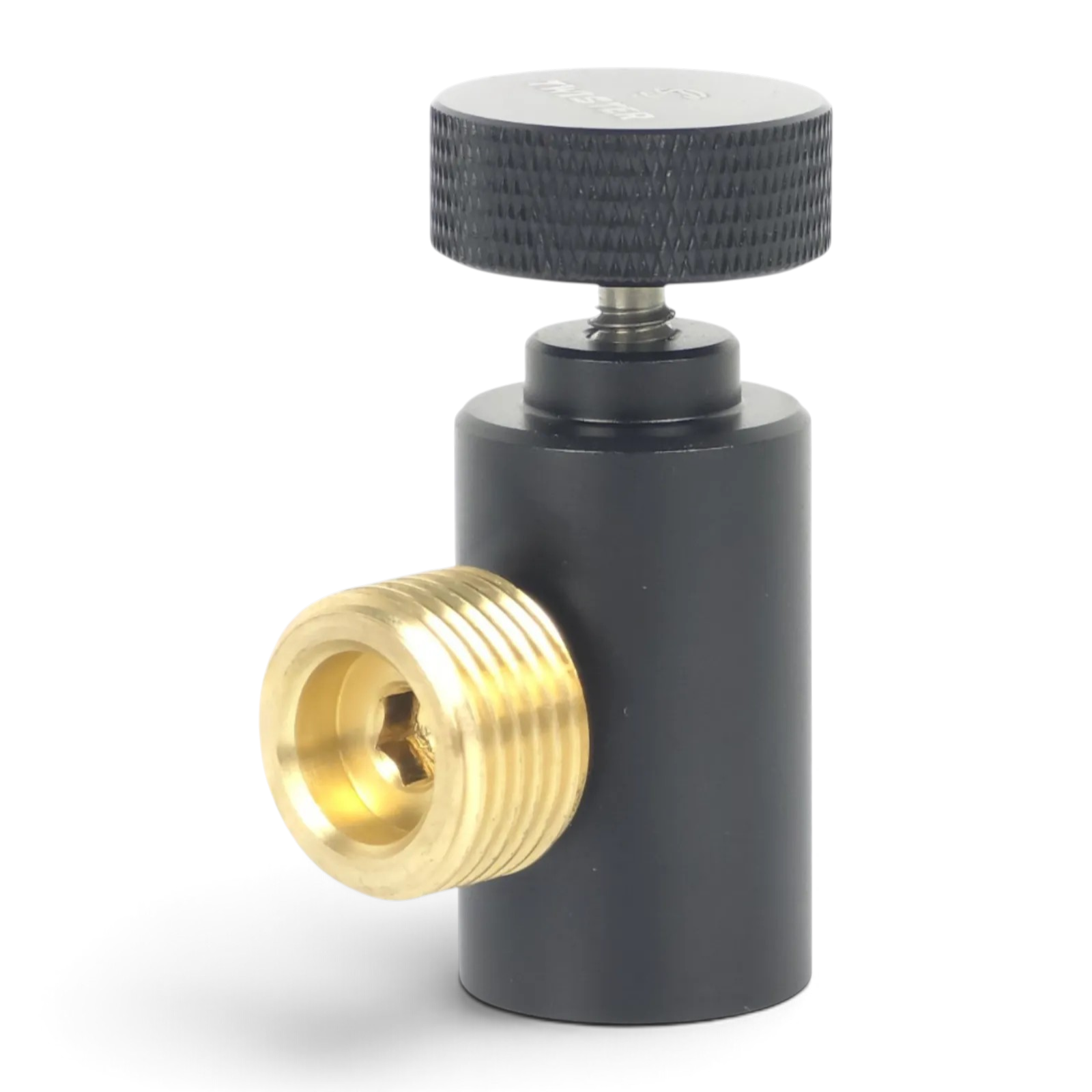

Adapter został wykonany z połączenia aluminium, mosiądzu i stali nierdzewnej. Korpus wykonano z aluminium, natomiast przyłącze z gwintem zewnętrznym W21,8x1/14" z mosiądzu. Elementy mechanizmu otwierającego zawór są wykonane ze stali nierdzewnej. Do adaptera dołączona jest również dodatkowa zapasowa uszczelka do przyłącza TR21x4.

Dane techniczne

• Rodzaj produktu: adapter gwintu z mechanizmem otwierającym zawór
• Gwint od strony naboju: TR21x4 wewnętrzny (W)
• Gwint od strony reduktora: W21,8x1/14" zewnętrzny (Z)
• Standard przyłącza W21,8: DIN 477 nr 6
• Przeznaczenie: niebieskie, wkręcane naboje CO2 425g z gwintem TR21x4
• Rodzaj gazu: CO2
• Materiał korpusu: aluminium
• Materiał przyłącza W21,8x1/14": mosiądz
• Materiał elementów mechanizmu: stal nierdzewna
• Otwieranie zaworu: ręczne za pomocą pokrętła
• Średnica korpusu: 25 mm
• Wysokość korpusu: 41,5 mm
• Wysokość całkowita: 58 mm przy całkowicie wkręconym pokrętle zaworu

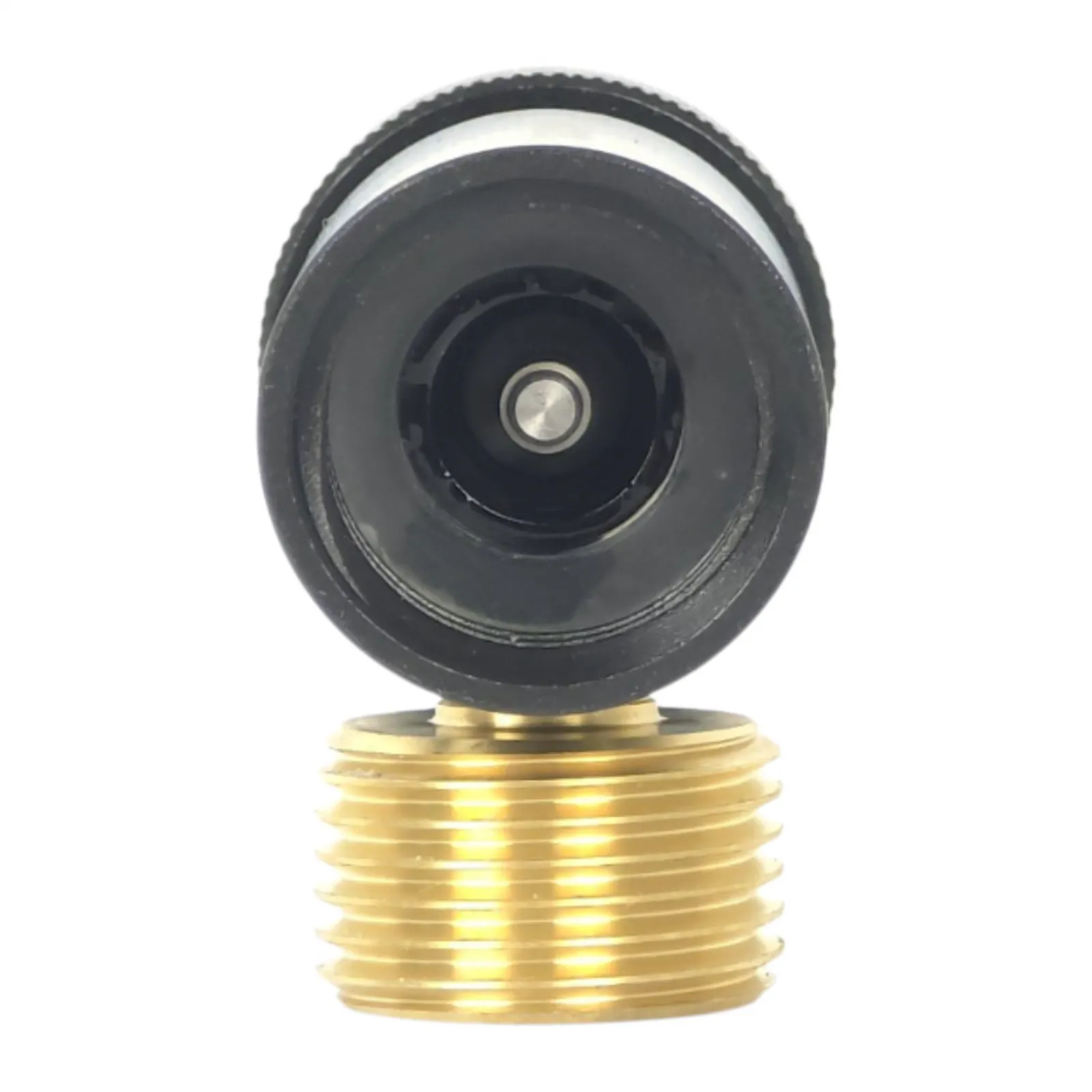

• Uszczelnienie: wewnętrzna uszczelka przyłącza TR21x4
• Dodatkowe wyposażenie: zapasowa uszczelka do przyłącza TR21x4

Sposób montażu

1. Całkowicie wykręcić pokrętło, aby cofnąć iglicę otwierającą zawór

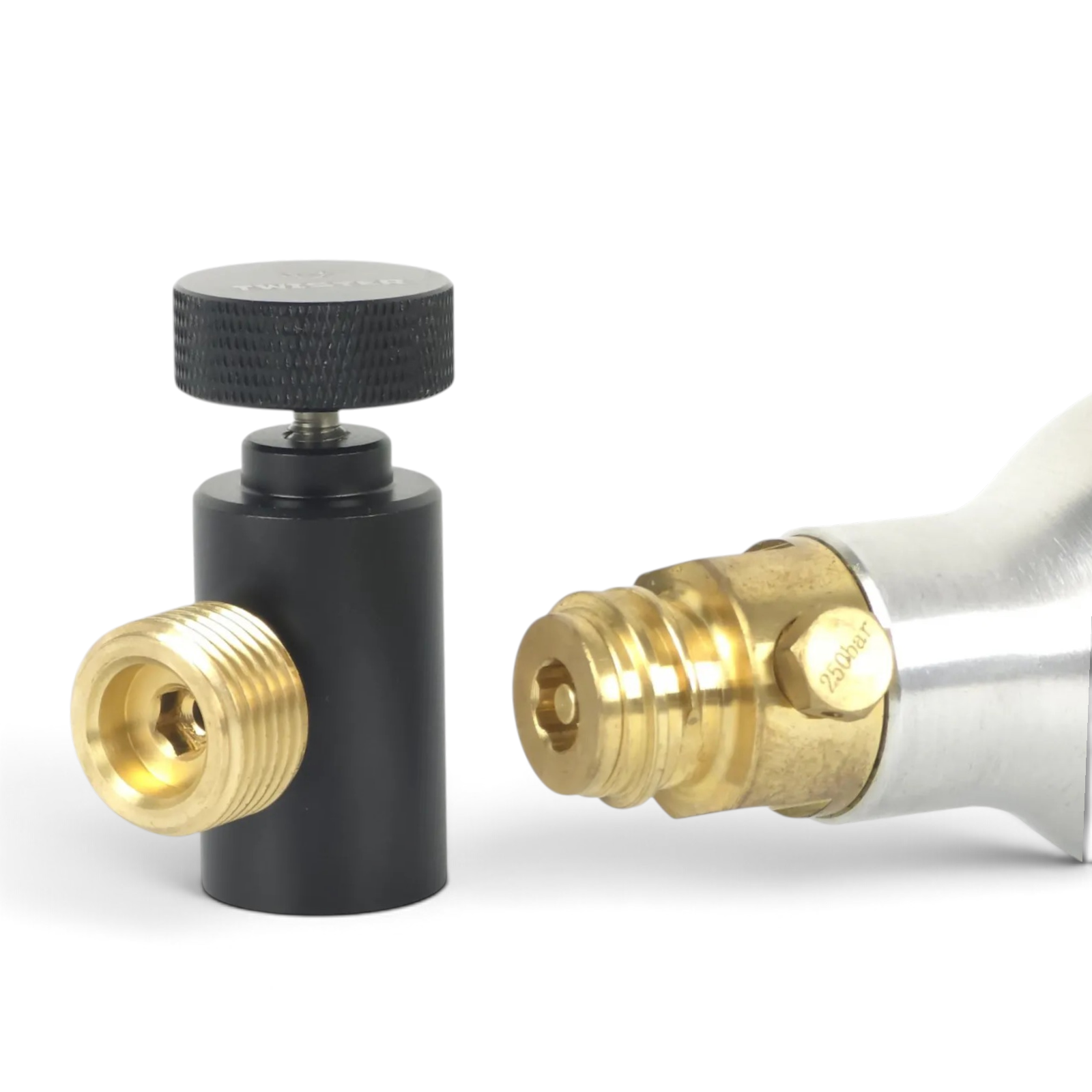

2. Nakręcić adapter na nabój CO2 z gwintem TR21x4
3. Podłączyć reduktor do gwintu W21,8x1/14"
4. Powoli dokręcać pokrętło do momentu otwarcia zaworu naboju
5. Po zakończeniu pracy wykręcić pokrętło i rozładować ciśnienie pozostałe w instalacji

Uwaga: adapter nie jest reduktorem ciśnienia ani przetoczką i nie służy do napełniania nabojów CO2. Powinien być używany z odpowiednim reduktorem przeznaczonym do dwutlenku węgla. Przed rozpoczęciem pracy należy sprawdzić szczelność wszystkich połączeń.

Adapter pasuje wyłącznie do wkręcanych nabojów CO2 z gwintem TR21x4. Nie jest kompatybilny z różowymi nabojami Quick Connect. Przed zakupem należy sprawdzić rodzaj przyłącza posiadanego naboju oraz reduktora.

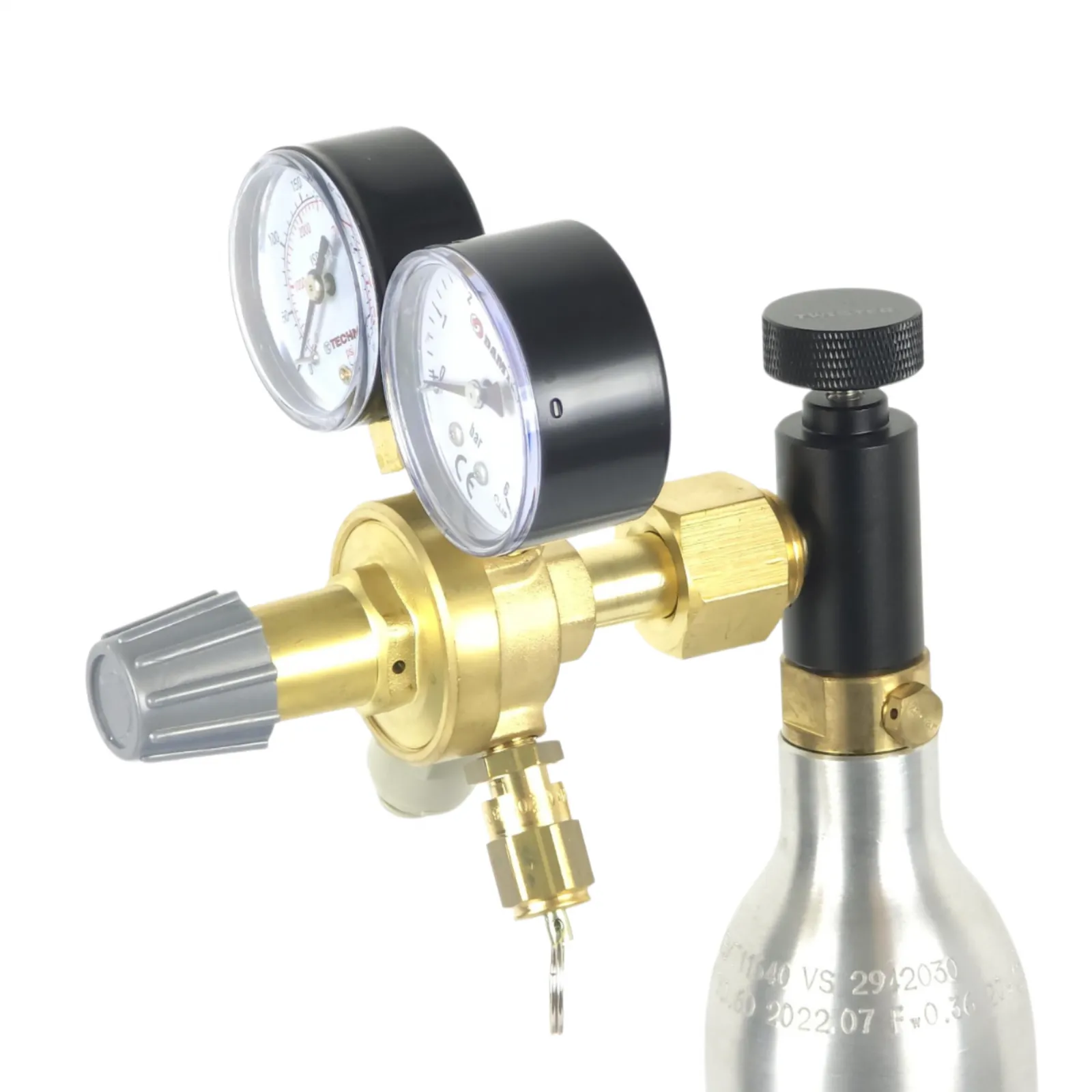

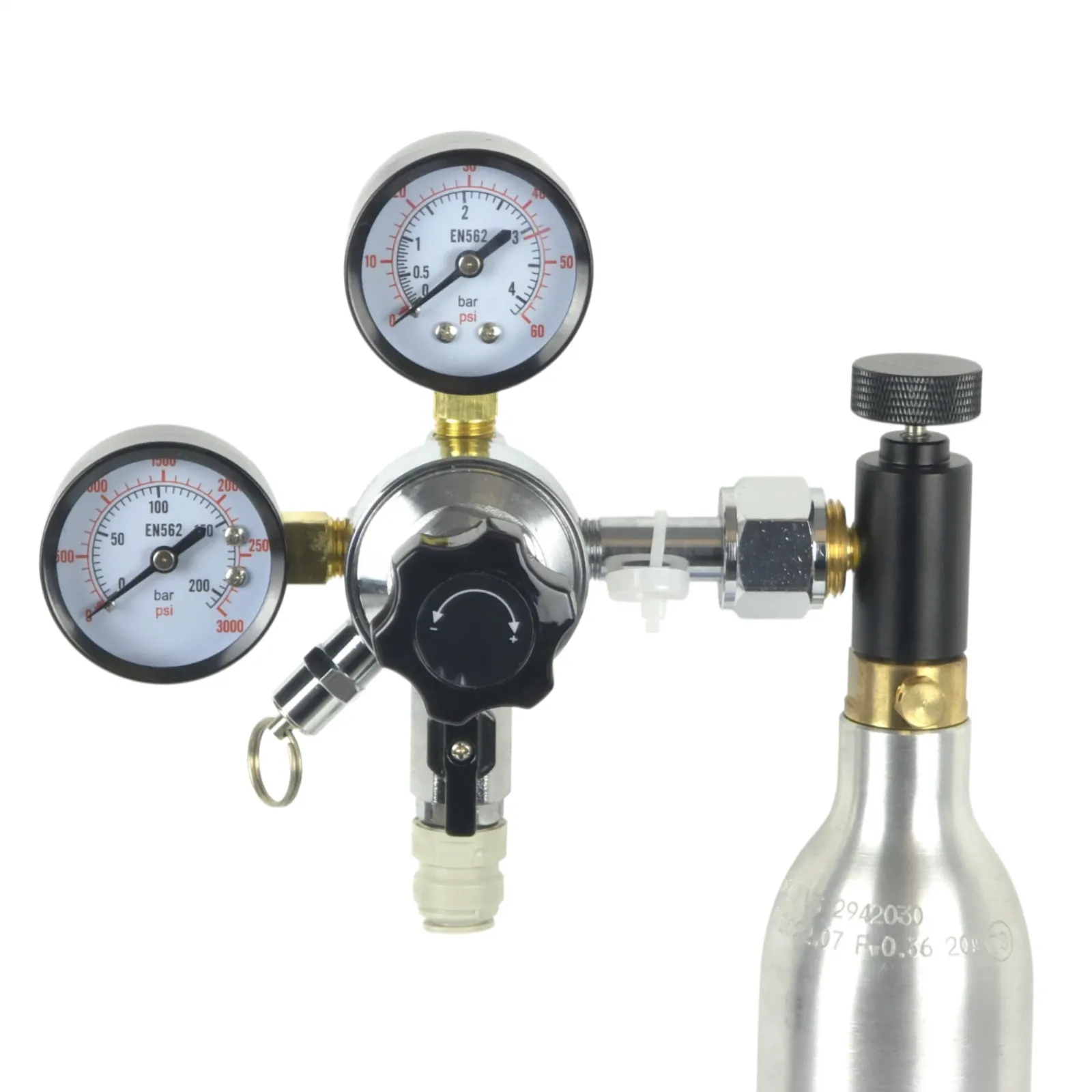

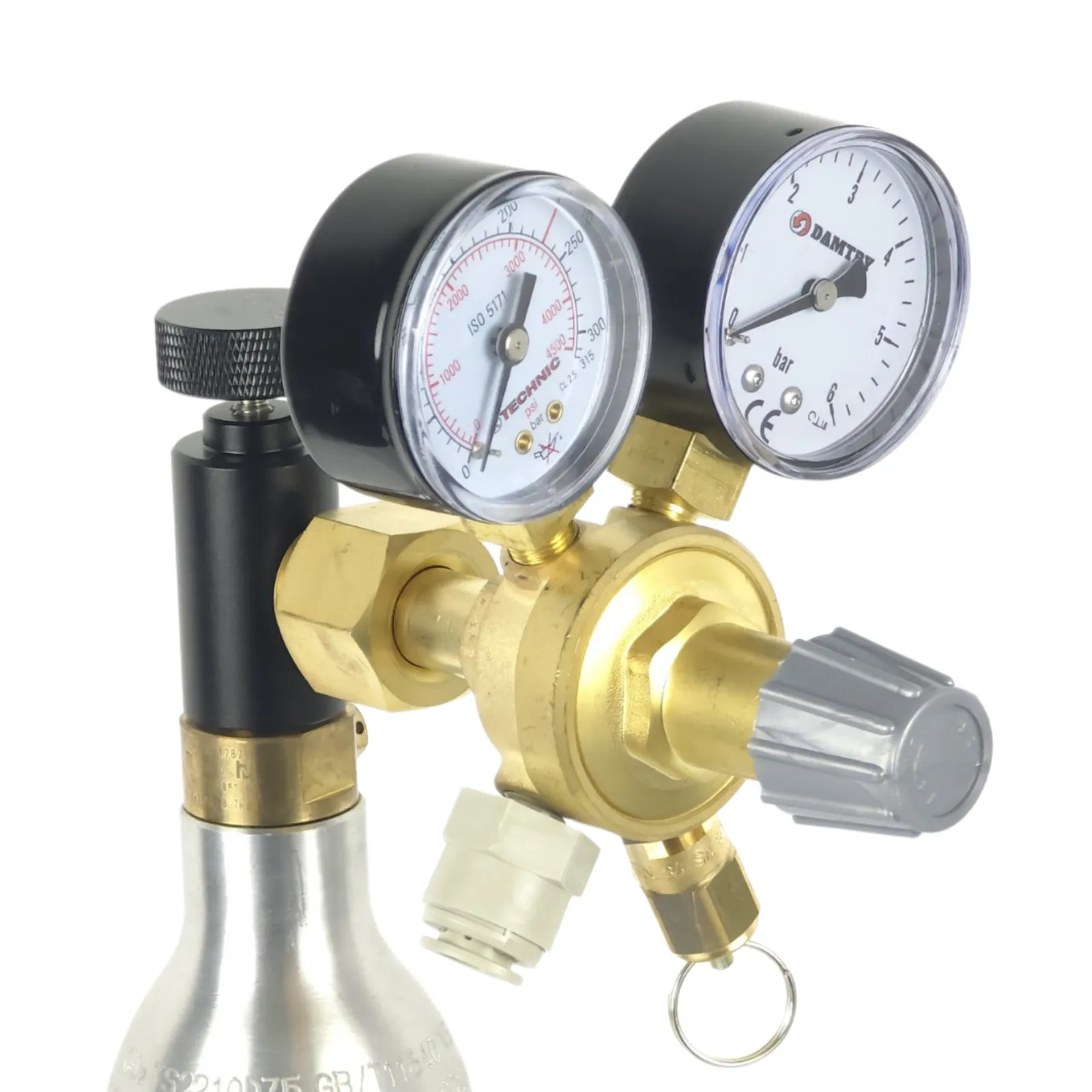

Przedmiotem sprzedaży jest adapter wraz z dodatkową zapasową uszczelką. Nabój CO2, reduktor oraz pozostałe elementy instalacji widoczne na zdjęciach służą wyłącznie do przedstawienia sposobu zastosowania produktu.
