Kompletny zestaw do zasilania saturatorów na różowe naboje Quick Connect - butla CO2 8 l (6 kg) typu beczułka, przewód 2,5 m i aluminiowy adapter

Zestaw umożliwia bezpośrednie zasilanie saturatora na różowe naboje Quick Connect z dużej butli CO2. W komplecie znajduje się pełna butla 8 l bez syfonu, przewód wysokiego ciśnienia o długości 2,5 m oraz aluminiowy adapter Quick Connect. Przewód jest wyposażony w manometr i odpowietrznik.

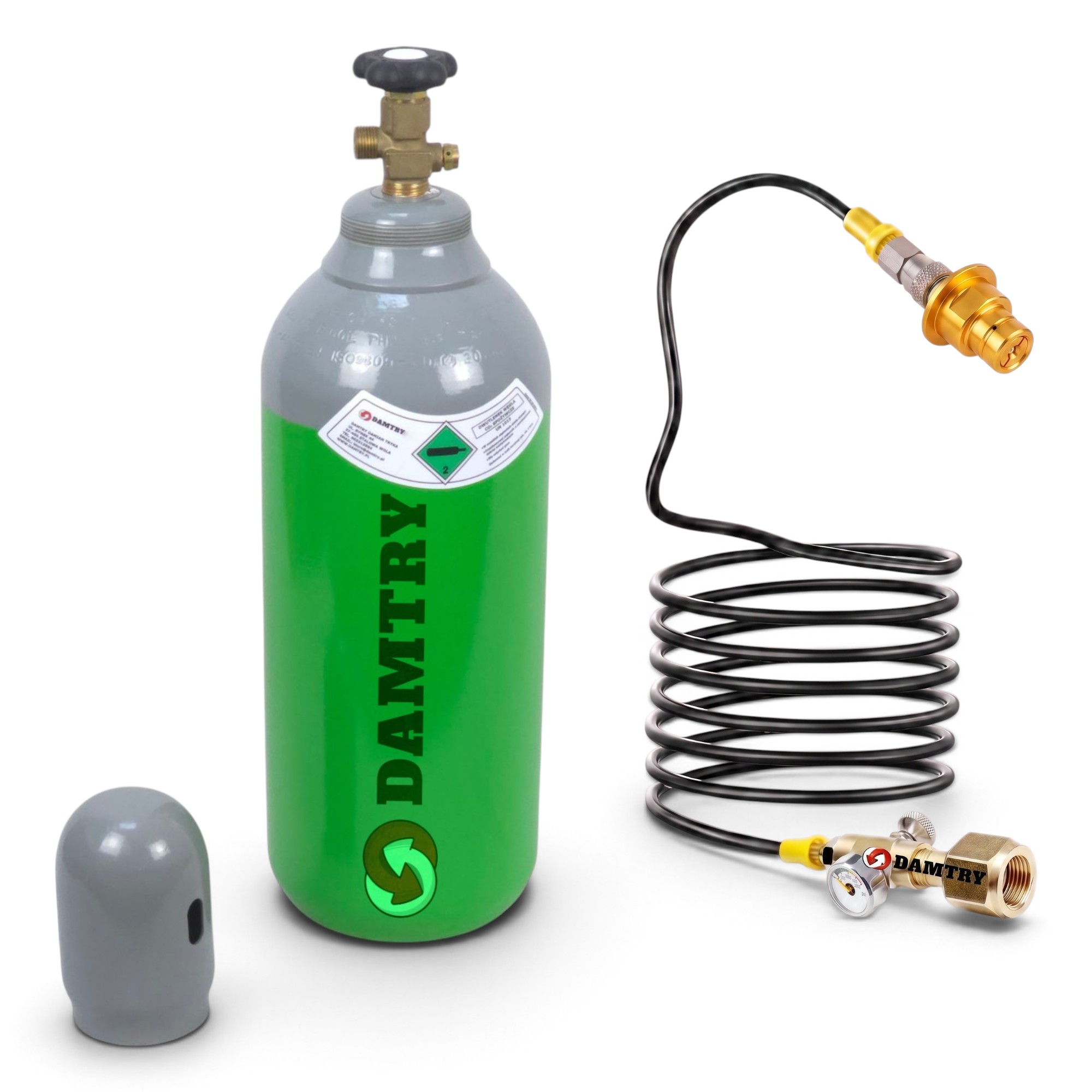

Zawartość zestawu

• Pełna butla CO2 8 l typu beczułka zawierająca 6 kg spożywczego CO2
• Stalowy kołpak zabezpieczający zawór butli
• Przewód wysokiego ciśnienia o długości 2,5 m z manometrem i odpowietrznikiem
• Aluminiowy adapter Quick Connect ze złączem PCP 8 mm
• Komplet zapasowych uszczelek

Pasuje do saturatorów

Zestaw jest przeznaczony do saturatorów wykorzystujących różowe naboje CO2 425 g w systemie Quick Connect, w tym:

• SodaStream Art, Duo, Terra, Mix, Gaia i Enso

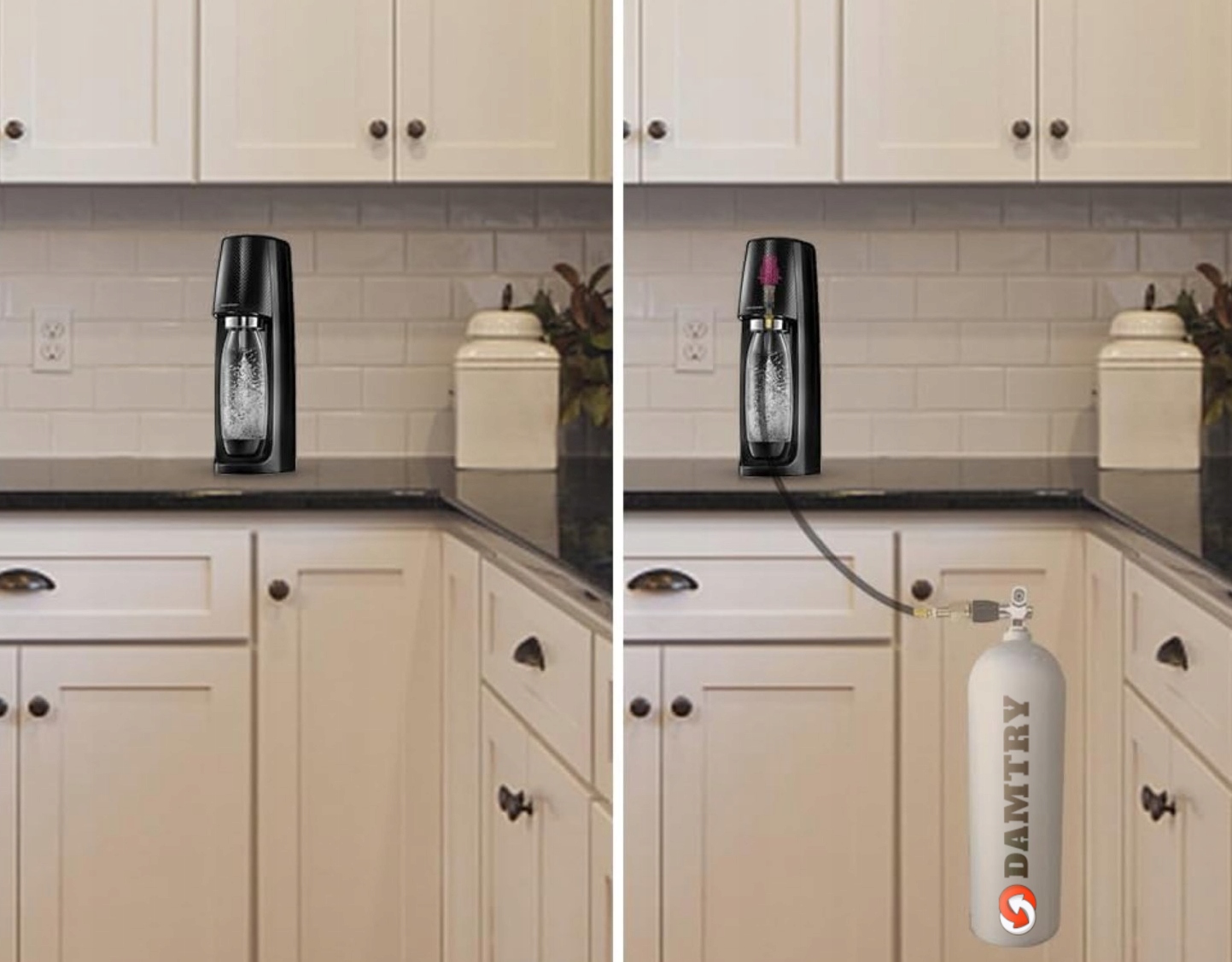

Jak działa zestaw?

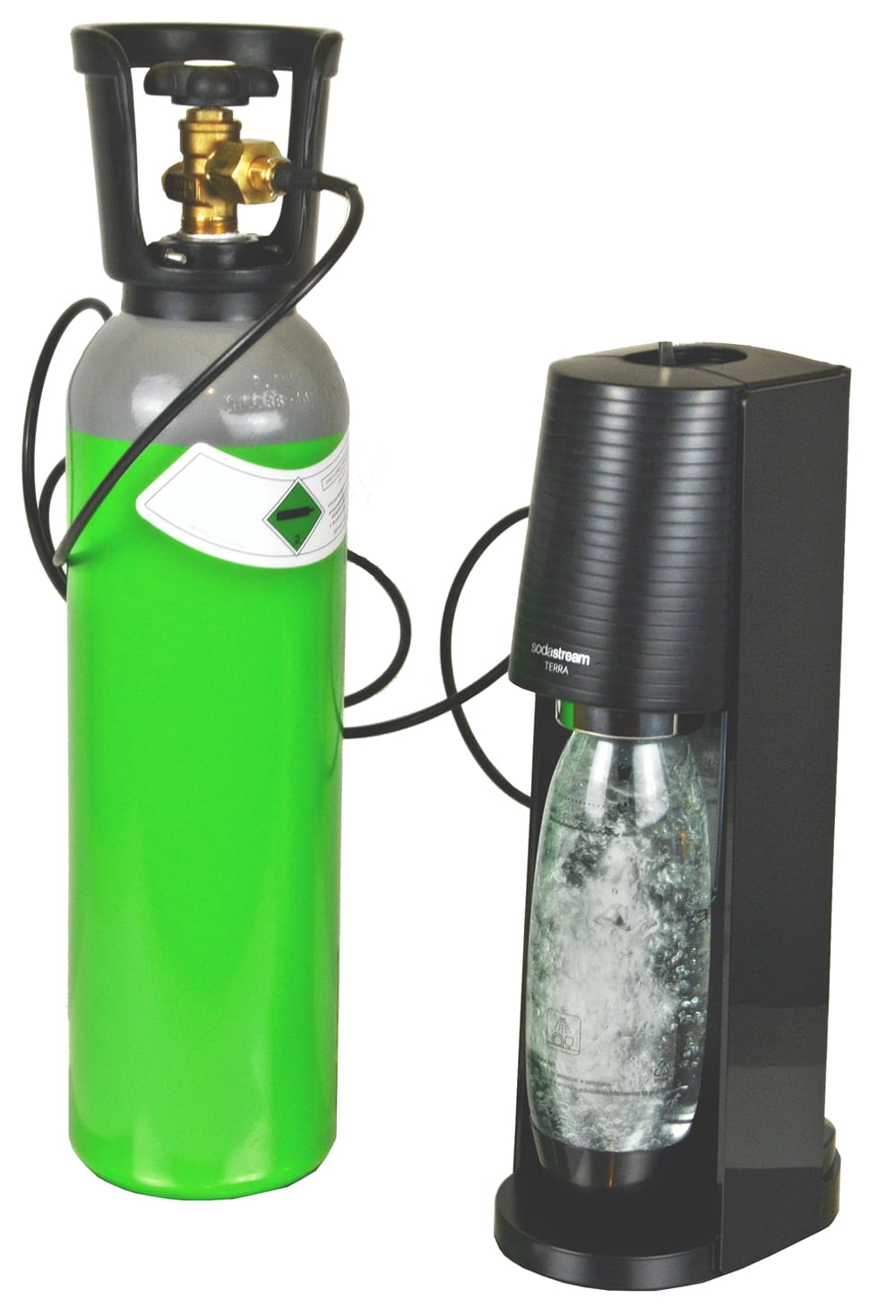

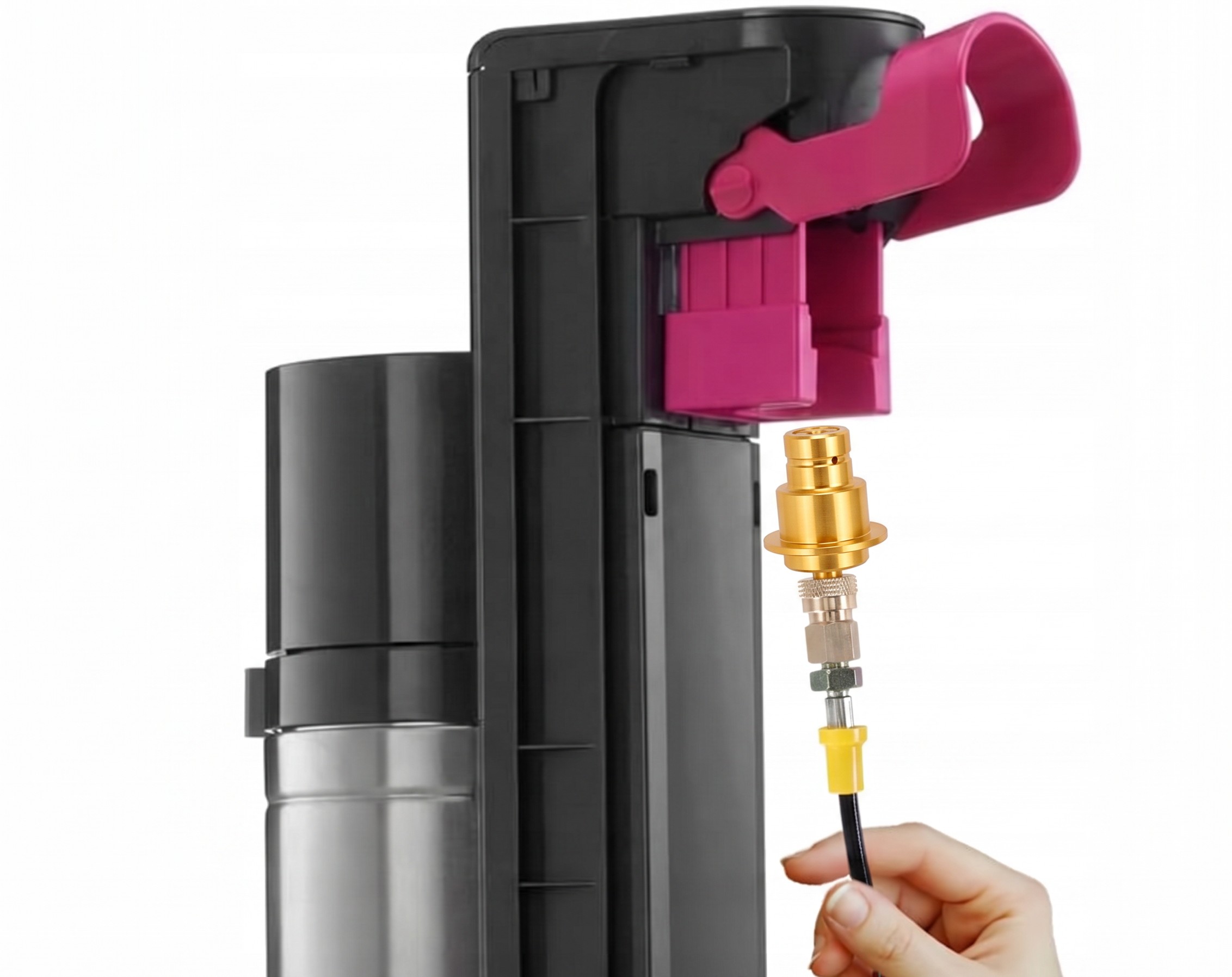

Przewód podłącza się do wyjścia zaworu butli W21,8x1/14", a adapter Quick Connect montuje w saturatorze w miejscu różowego naboju. Po otwarciu zaworu CO2 trafia do saturatora bezpośrednio z dużej butli. Reduktor ciśnienia nie jest potrzebny - przy tej samej temperaturze ciśnienie CO2 w dużej butli jest porównywalne z ciśnieniem w standardowym naboju 425 g.

Najważniejsze cechy zestawu

• Bezpośrednie zasilanie saturatora z pełnej butli zawierającej 6 kg spożywczego CO2
• Aluminiowy adapter Quick Connect do saturatorów na różowe naboje
• Przewód o długości 2,5 m pozwalający ustawić butlę z dala od saturatora
• Manometr pokazujący ciśnienie w układzie
• Odpowietrznik umożliwiający usunięcie ciśnienia przed odłączeniem przewodu lub adaptera
• Wymienny adapter podłączany za pomocą złącza PCP 8 mm
• Brak konieczności częstej wymiany lub napełniania małych nabojów CO2
• Ograniczenie strat CO2 związanych z przetaczaniem gazu do małych nabojów

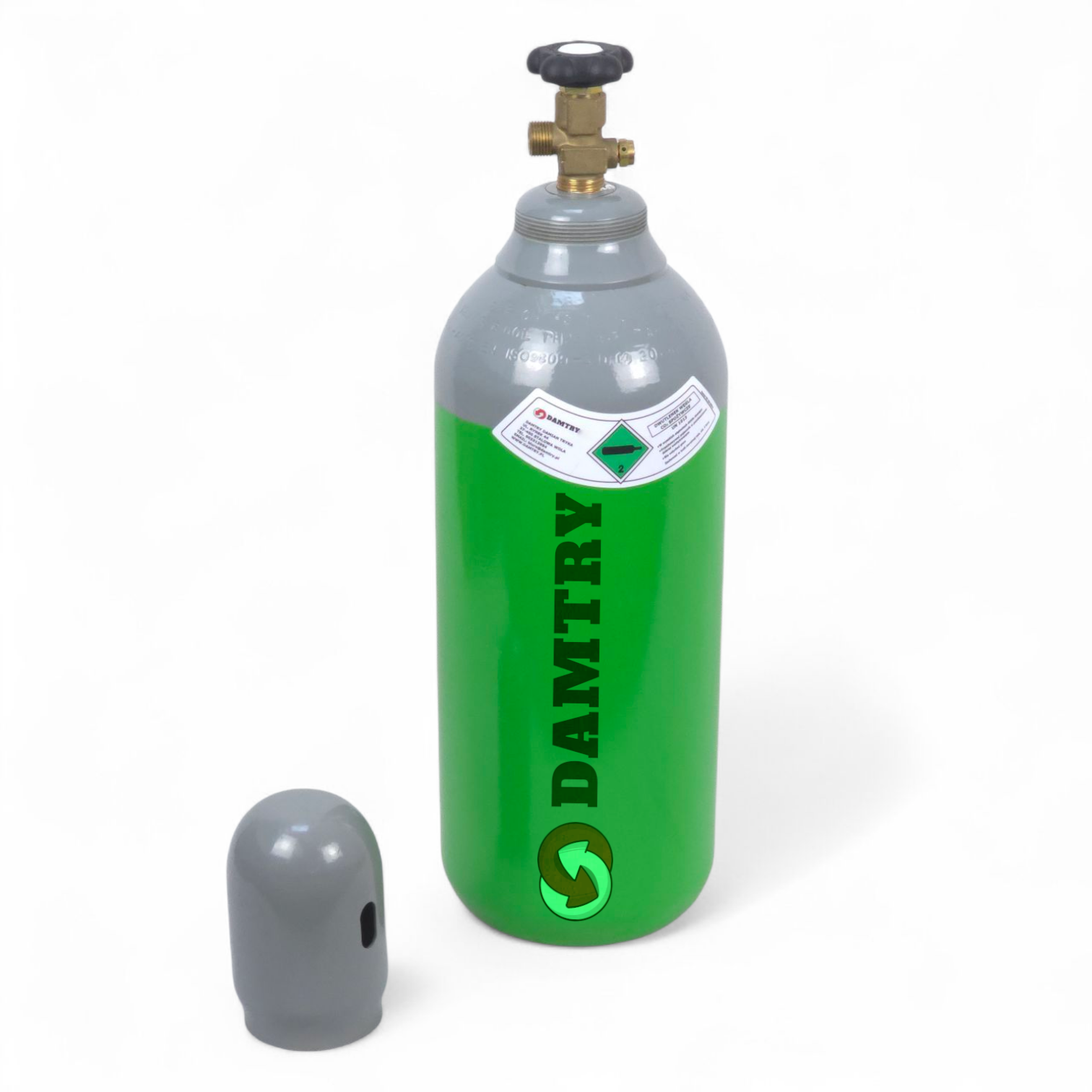

Pełna butla CO2 8 l (6 kg) typu beczułka bez syfonu

Nowa butla typu beczułka jest wykonana ze stali 34CrMo4 zgodnie z normą EN ISO 9809-3. Jest niższa i szersza od pozostałych naszych butli CO2 8 l. Ma wklęsłe dno zapewniające stabilne ustawienie oraz stalowy kołpak chroniący zawór podczas przenoszenia, przechowywania i transportu. Wyjście zaworu W21,8x1/14" pasuje do przyłącza przewodu znajdującego się w zestawie.

• Pojemność wodna: 8 l
• Ilość CO2: 6 kg
• Rodzaj gazu: spożywczy CO2
• Materiał: stal 34CrMo4
• Norma wykonania: EN ISO 9809-3
• Wersja: bez syfonu
• Kolor: zielono-szary lub szary, zależnie od partii dostawy - różnica wyłącznie wizualna
• Gwint wyjściowy zaworu: W21,8x1/14" (DIN 477 - standard w Polsce)
• Legalizacja: do 2036 roku lub dłuższa
• Oznakowanie Pi (π): potwierdza zgodność butli z wymaganiami ADR/RID dotyczącymi transportowalnych urządzeń ciśnieniowych

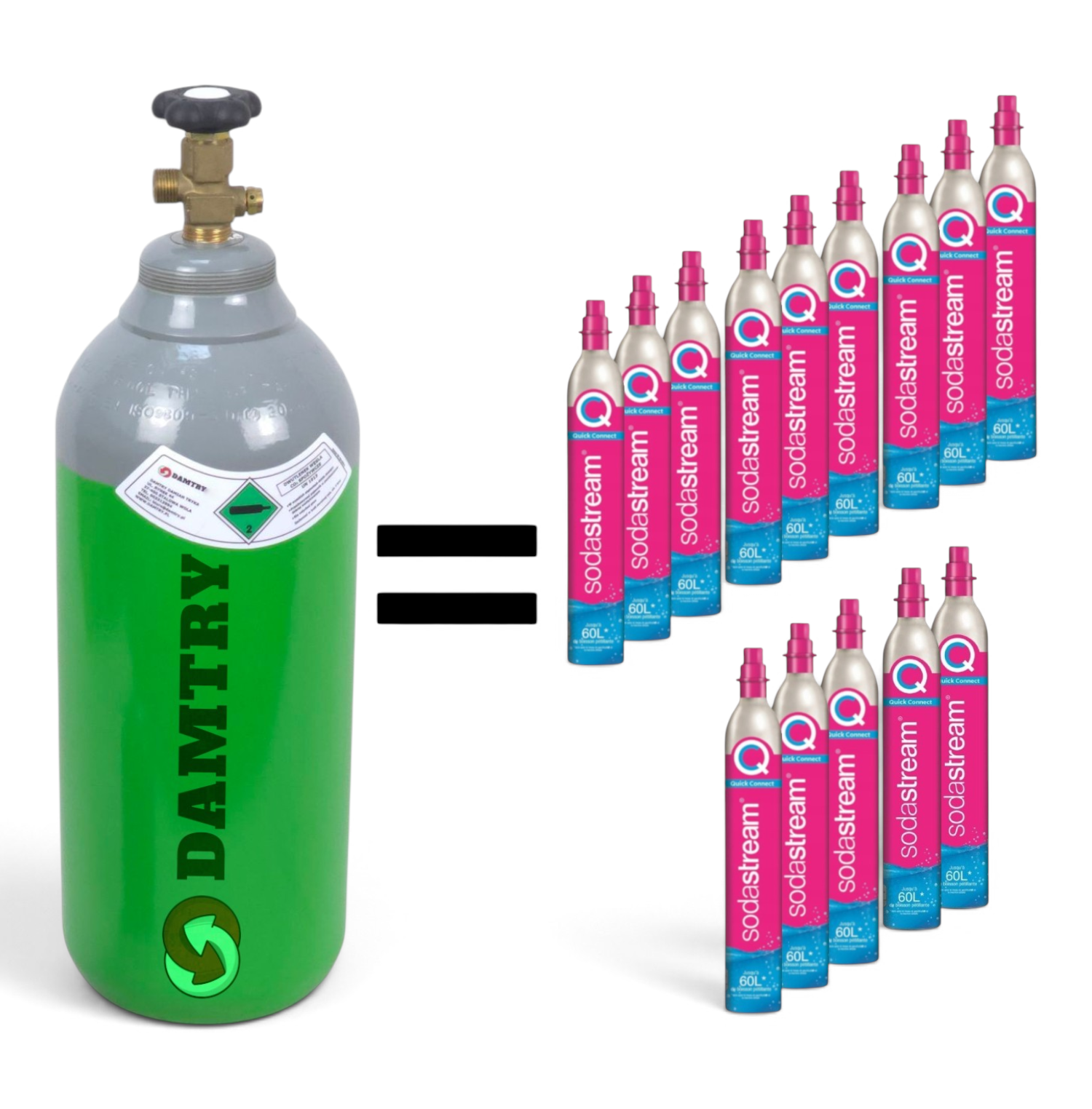

• Odpowiednik: około 14 standardowych nabojów CO2 po 425 g
• Orientacyjna wydajność: 500-600 l mocno gazowanej wody, zależnie od poziomu nagazowania, sposobu użytkowania i strat CO2
• Przeznaczona do wielokrotnego napełniania

Wymiary i masa butli

• Wysokość bez kołpaka: 56 cm
• Wysokość z kołpakiem: 60 cm
• Średnica: 17,8 cm
• Tara butli (masa pustej butli bez kołpaka): 14,5 kg
• Masa kołpaka: 0,7 kg
• Masa pełnej butli bez kołpaka: 20,5 kg
• Masa pełnej butli z kołpakiem: 21,2 kg

Tara oferowanych butli wynosi 14,5 kg i jest wybita na ich powierzchni. Przy sprawdzaniu ilości pozostałego CO2 należy kierować się oznaczeniem wybitym na konkretnej butli, ponieważ tara innych egzemplarzy lub partii produkcyjnych może się różnić.

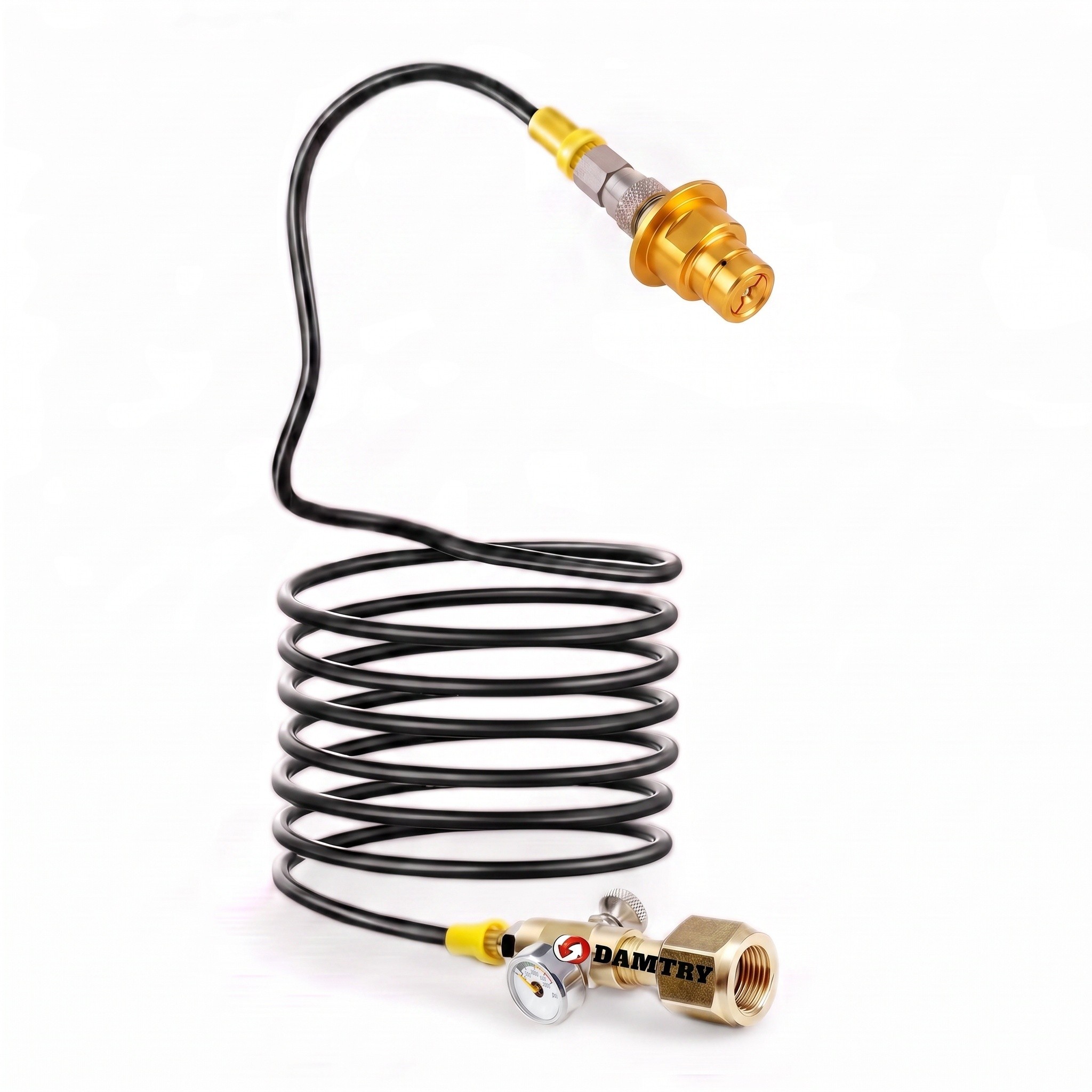

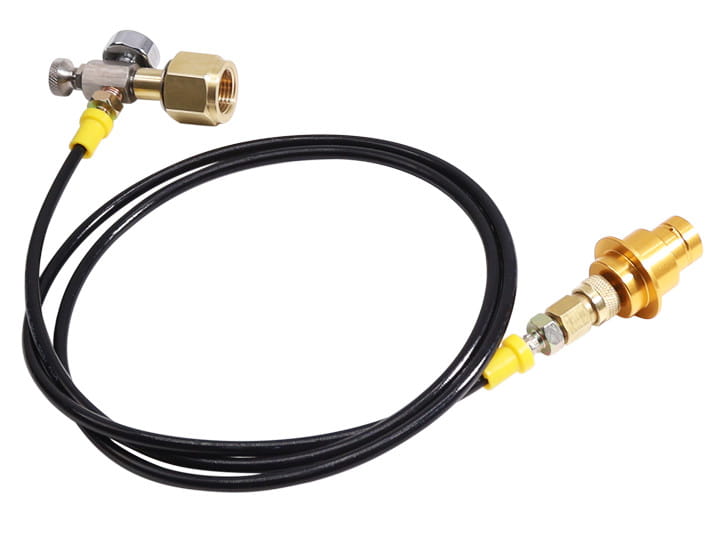

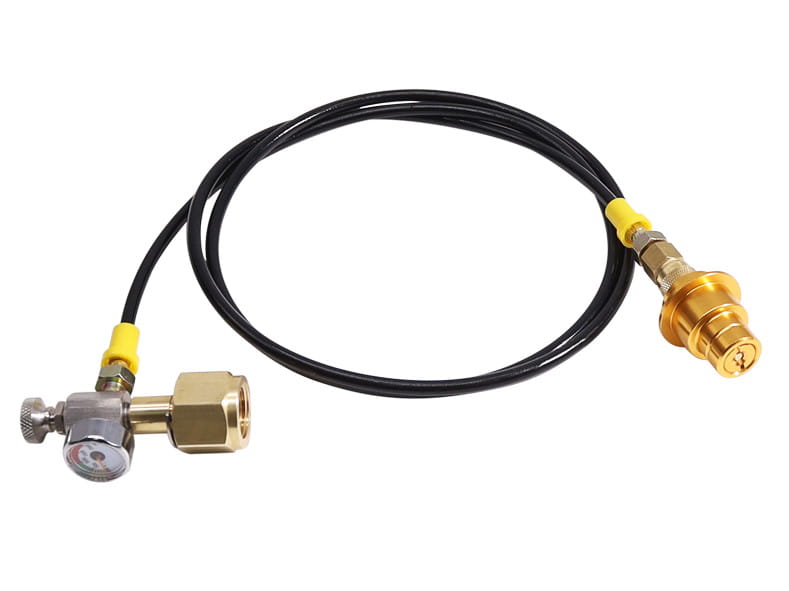

Dane techniczne przewodu i adaptera

• Długość przewodu: 250 cm
• Przyłącze do butli: W21,8x1/14" (DIN 477 - standard w Polsce)
• Adapter do saturatora: Quick Connect
• Materiał adaptera: aluminium
• Przyłącze adaptera: PCP 8 mm
• Manometr: tak
• Skala manometru: 0-2000 PSI lub 0-250 bar, zależnie od zastosowanej wersji
• Odpowietrznik: tak
• Ciśnienie robocze przewodu: 630 bar
• Ciśnienie rozrywające przewodu: 1600 bar

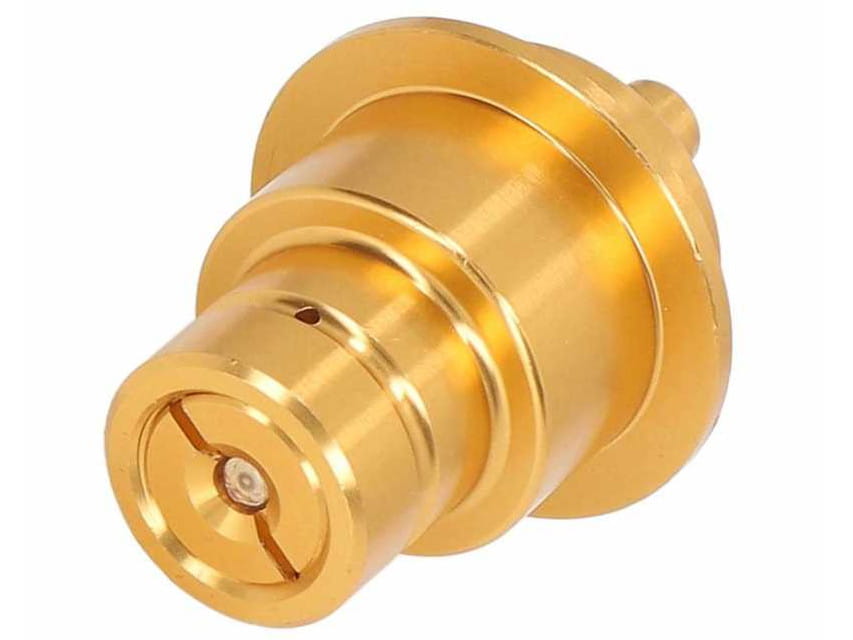

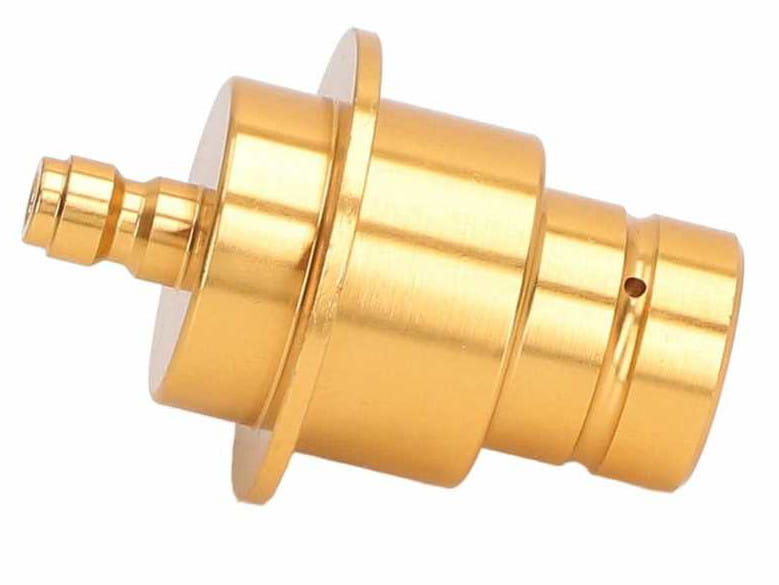

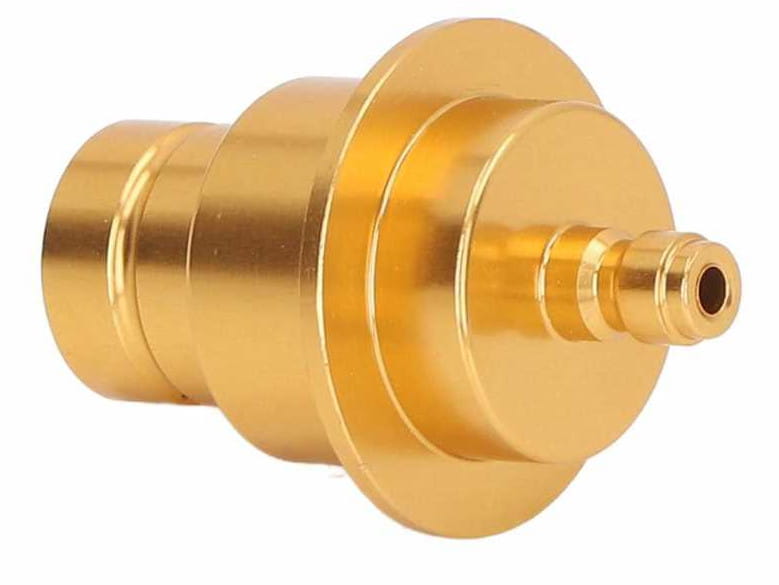

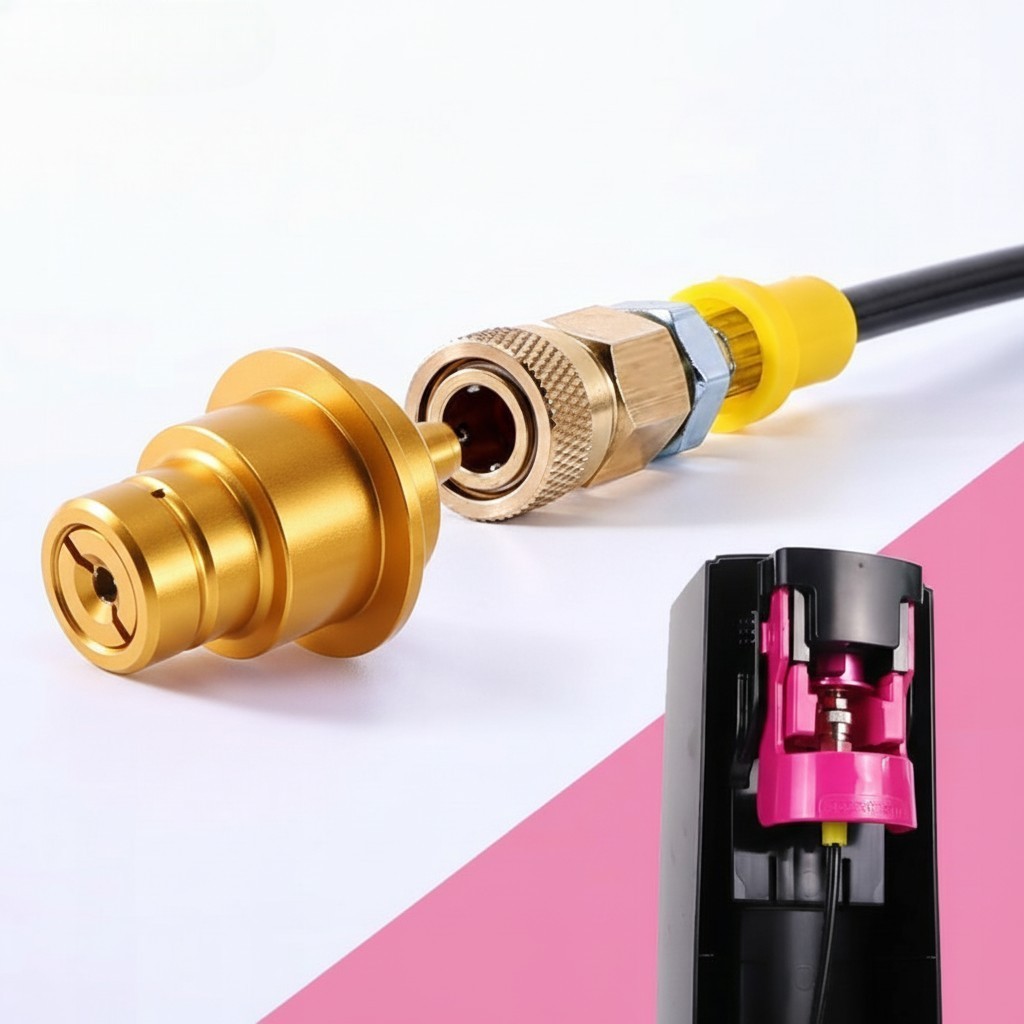

Wymienny adapter ze złączem PCP 8 mm

Adapter Quick Connect jest podłączany do przewodu za pomocą złącza PCP 8 mm. Po dokupieniu adaptera TR21x4 Twist ten sam przewód i butlę można wykorzystywać zamiennie do zasilania saturatorów na różowe naboje Quick Connect lub niebieskie, wkręcane naboje TR21x4. Do przewodu można podłączyć tylko jeden adapter jednocześnie.

Przed wymianą adaptera należy zakręcić zawór butli i całkowicie odpowietrzyć układ.

Ważne informacje dotyczące użytkowania

• Przed zakupem należy sprawdzić, czy saturator wykorzystuje różowy nabój CO2 w systemie Quick Connect
• Podczas zasilania saturatora butla bez syfonu musi stać pionowo
• Przed użyciem należy sprawdzić szczelność wszystkich połączeń
• Jeśli zestaw nie będzie używany przez dłuższy czas, np. podczas kilkudniowego wyjazdu, zaleca się zakręcić zawór butli
• Przed odłączeniem przewodu lub wymianą adaptera należy zakręcić zawór butli, a następnie powoli otworzyć odpowietrznik
• Adapter można odłączyć dopiero po ustaniu wypływu gazu i powrocie wskazówki manometru do zera

Informacje ogólne o CO2

• CO2 znajduje się w butli częściowo w postaci ciekłej, dlatego ilość gazu podaje się w kilogramach, a pojemność wodną butli w litrach
• Ciśnienie CO2 zależy przede wszystkim od temperatury i w temperaturze pokojowej wynosi zwykle 50-60 bar
• Dopóki w butli znajduje się ciekły CO2, manometr nie pozwala dokładnie określić pozostałej ilości gazu
• Po zużyciu ciekłej fazy CO2 ciśnienie zaczyna szybko spadać
• Najbardziej miarodajnym sposobem sprawdzenia pozostałej ilości CO2 jest zważenie butli

Od wyniku ważenia należy odjąć tarę wybitą na butli. Jeśli butla jest ważona z założonym kołpakiem, trzeba dodatkowo odjąć jego masę 0,7 kg. Dla oferowanej butli masa bez CO2, ale z założonym kołpakiem wynosi 15,2 kg.

Butla bez syfonu a butla z syfonem

• Butla bez syfonu: ustawiona pionowo podaje CO2 w postaci gazowej, dlatego nadaje się do bezpośredniego zasilania saturatora. Przy przetaczaniu ciekłego CO2 do małych nabojów należy ustawić ją zaworem w dół
• Butla z syfonem: ma wewnętrzną rurkę pobierającą ciekły CO2 z dna butli. Nie należy używać jej do bezpośredniego zasilania saturatora
